고무롤의 가공

고무롤의

표면가공

고무 ROLL은 가황 후 표면가공을 하는데, 통상적으로 편평한 모양이지만 스트립의 자동조심(自動調沈) 또는 스트립 에지(Strip Edge)에 의한 손상을 막기 위하여
크라운(Crown) 가공을 하며, 스트립과 고무 ROLL의 SLIP 방지를 위하여 크레이프(Crepe) 가공을 합니다.
고무 ROLL 표면은 사용 목적에 따라서 아래 그림과 같이 여러가지 형태로 표면가공을 하며, 그 외 다른 형태의 표면 가공은 사용 조건 및 사용자와 협의한 후 표면형상을 결정합니다.

GROOVED 형	SPIRAL 형	CREPE 형	DIA CUT 형	CONTACT ROLL 형
DOUBLE HELICAL 형	NARROW BODY 형	TAPER CROWN 형	RADIAL CRAWON 형	FLAT 형

밸런스(Balance)에 대하여

ROLL의 밸런스가 맞지 않으면 축수(軸受), 프레임 등에 힘이 걸려서, 진동이 생기거나 기계를 피로하게 하여 결국에는 운송물을 상하게 만듭니다.
저속에서 사용되는 것은 정(靜)밸런스를, 고속에서 사용되는 것은 동(動)밸런스를 취할 필요가 있습니다. 정밸런스는 보통 ROLL 원주에서의 불균형 중량으로 표시하며 일반적인 허용치는 아래와 같습니다.

철심경(mm)	허용치(g)	철심경(mm)	허용치(g)
100 미만	50	600 이상 800 미만	700
100 이상 200 미만	100	800이상 1000 미만	900
200 이상 300 미만	200	1000 이상 1200 미만	1100
300 이상 400 미만	300	1200 이상 1400 미만	1300
400 이상 600 미만	500	1400 이상 1600 미만	1500

동밸런스의 불균형 비율은 원주에서의 불균형 중량, 수정면 편심 또는 진동량으로 표시합니다.진동량의 주등급은 아래와 같이 규정되어 있으며,
고무 ROLL의 경우에는 보통 G6.3이 이용됩니다.

밸런스 등급	G 0.4	G 1	G 2.5	G 6.3	G 16	G 40	G 100	G 250	G 630	G 1600	G 4000
진동량의 상한(mm/s)	0.4	1	2.5	6.3	16	40	100	250	630	1600	4000

크라운(Crown)에 대하여

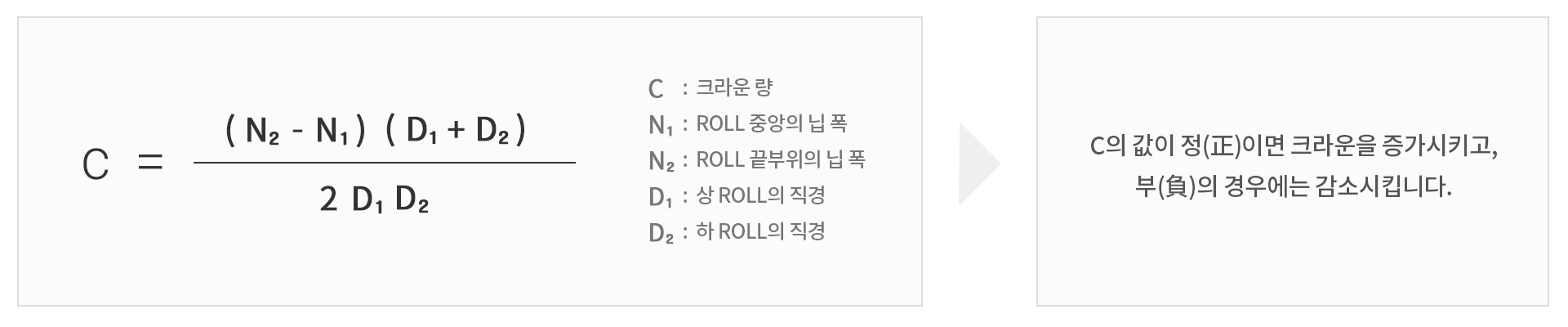

크라운은 철심의 구조나 형상, 기계의 속도, 닙(Nip)압력, 상대 ROLL의 휨, 고무두께 및 경도 등을 고려하여 결정하는데, 주로 세 가지의 목적이 있습니다. 가. 철심 휨에 의한 닙압의 불균형 교정 나. 센터링 효과 다. 스트립 에지(Strip Edge)에 의한 컷 방지 (나)와 (다)에 대해서는 테이퍼(Taper) 크라운을 주는 것이 일반적이고, (가)에 대해서는 닙 폭을 측정해서 아래의 식에 따라 크라운 량을 구합니다.

크라운량	제철용 ROLL	제지용 ROLL
3.0 미만	± 0.2	± 0.05
3.0 이상	± 0.4	± 0.1

칫수 공차

고무 ROLL의 연삭(硏削)은 금속과 거의 비슷한 방법으로 행하여지지만 고무는 금속에 비해 열팽창계수가 큰 탓으로 금속만큼의 정도로 연삭하는 것은 어렵습니다.
또한 고무 ROLL은 미사용 보관 중에도 당초의 정도보다 나빠질 수도 있으므로 주의를 해야합니다. 일본 고무공업협회에서 설정한 표준 규격은 아래와 같습니다.

외경 공차(外經公差), 원통도(圓筒度), 진원도(眞圓度)단위 : (mm)
호칭경	제철용 ROLL			제지용 ROLL
호칭경	외경공차	원통도	진원도	외경공차	원통도	진원도
200 미만	± 0.3	0.1	0.1	+ 1.5 - 0	0.07	0.05
200 이상 500 미만	± 0.5	0.2	0.1	+ 2.0 - 0	0.03	0.05
500 이상 1000 미만	± 1.1	0.3	0.1	+ 3.0 - 0	0.1	0.05
1000 이상	± 1.5	0.4	0.1	+ 3.0 - 0	0.5	0.05

면장 공차(面長公差)

철심 치수를 기준으로 하는 경우는 양측 모두 철심 면장에 대하여 ±2.5mm로 합니다.
측면 고무라이닝의 경우는 측면 고무 두께의 공차는 아래와 같습니다.

고무두께	제철용 ROLL	제지용 ROLL
10 미만	3	3
10 미만	0	0
10 이상	± 3	± 0.1

Pair 공차

외경	제철용 ROLL	제지용 ROLL
200 미만	0.5	0.3
200 이상 500 미만	0.8	0.5
500 이상 1000 미만	1	0.8
1000 이상	1.5	1

표면 조도(表面組度)

표면조도 (ISO, JIS)
Ra	25	12.5	6.3	3.2	1.6	0.8	0.2	0.1
Rmax	100S	50S	25S	12.5S	6.3S	3.2S	0.8S	0.4S
